焊縫探傷是超聲好還是射線好？

焊縫探傷超聲TOFD法與射線照相法檢驗方法

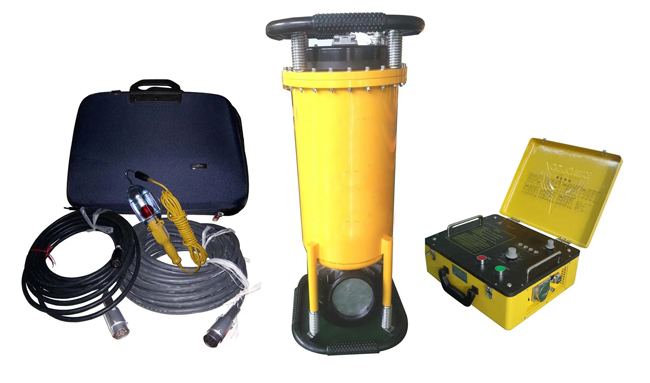

射線照相法在實際應用過程中，其主要是根據焊縫射線檢測標準進行具體落實。也就是通過對曝光曲線進行查詢之后可以得出，板厚在9mm 至30mm 的時候，可以通過140kVp 至200kVpX 射線對其進行有效的透照。而超聲TOFD方法在實際應用時，針對板厚在9mm 至30mm 的焊接試板進行檢測時，其可以通過頻率在10MHz、晶片直徑在 3mm 或者是 6mm 的縱波斜探頭對其進行有效的檢驗。如果在檢驗過程中，只是單純按照同一條件對探傷情況進行掃描，那么需要選擇耦合劑用機油，掃查的整個速度控制在 1m/min 左右即可。

焊縫探傷超聲TOFD法與射線照相法的缺陷檢出率和定量精度對比分析

針對焊縫探傷超聲TOFD法與射線照相法兩種不同方法的檢出率進行對比分析之后可以得出，在針對 9mm 至 30mm厚的焊接試板進行檢驗時，缺陷的整體檢出率對比結果如下所示。首先，如果板厚在 9mm 的時候，那么射線照相法的整體缺陷檢出率是 100%，而 TOFD 則是 75%。如果板厚在 13mm 的時候，射線照相法的整體檢驗缺陷檢出率是100%，但是 TOFD 仍然是 75%。一直到板厚達到了 25mm的時候，兩種方法的缺陷檢出率都達到了 100%，同時在30mm 的時候，同樣也都達到了 100%。由此可以看出，超聲TOFD方法在實際應用時，在針對一些板厚比較大的焊接試板進行缺陷檢驗時，其整體檢出率會得到有效提升。

綜上所述，超聲TOFD方法在實際應用時，由于該方法已經在國際上得到認可，同時也是一種可以替代傳統射線照相法的新技術手段。該方法與傳統的射線照相法相比，具有非常多的優勢特點，其整體檢驗效果也比較良好。特別是在板厚越來越大的時候，TOFD 的整體缺陷檢出率也會越來越高，在 30mm 的時候，其整體缺陷檢出率仍然能夠保證在 100%。由此可以看出，TOFD 方法與射線照相法相比，其在檢測精度方面的優勢特點得到了充分發揮。但是需要注意的一點就是，由于該技術自身在技術方面仍然存在一定的限制影響，所以針對表面缺陷進行檢驗時，無法得到滿意效果。
