長管拖車氣瓶無損探傷檢測設備

長管拖車氣瓶無損探傷檢測設備介紹

山科飛泰生產的這款氣瓶無損探傷檢測設備主要用于長管拖車氣瓶檢測，可以檢測長管拖車氣瓶的橫向傷、縱向傷、管壁厚度，缺陷種類可以檢測內外穿透?jìng)⒄郫B、夾雜、裂縫、傷痕、裂紋、凹坑、分層等內部橫向傷、縱向傷、管壁分層測厚等。

長管拖車氣瓶采用橫梁結構探傷，用行車將氣瓶吊至旋轉輥道，利用氣瓶自轉進行探傷，檢測探頭在氣瓶上部直線移動，形成螺旋線掃查的檢測方式，完成對鋁合金瓶管體的全覆蓋探傷。整個檢測過程采用PLC控制，通過觸摸屏人機界面，可實現手動、自動等控制方式探傷。該設備為智能化生產線一部分，滿足與AGV小車銜接、全自動化信息集成輸出（具備自動化、智能化接口功能）等滿足智能化生產線的相關功能，設備支持PROFINET通訊協議。

長管拖車氣瓶探傷檢查規格要求

1、托管拖車氣瓶直徑：φ300～φ719mm

2、托管拖車氣瓶長度：2—12m

3、托管拖車氣瓶壁厚：5--50mm

4、彎曲度：≤0.3%

5、橢圓度：≤外徑公差的80%

6、測厚精度：?0.01mm

7、顯示精度：?0.001mm

8、鋁合金瓶單重：≤1T

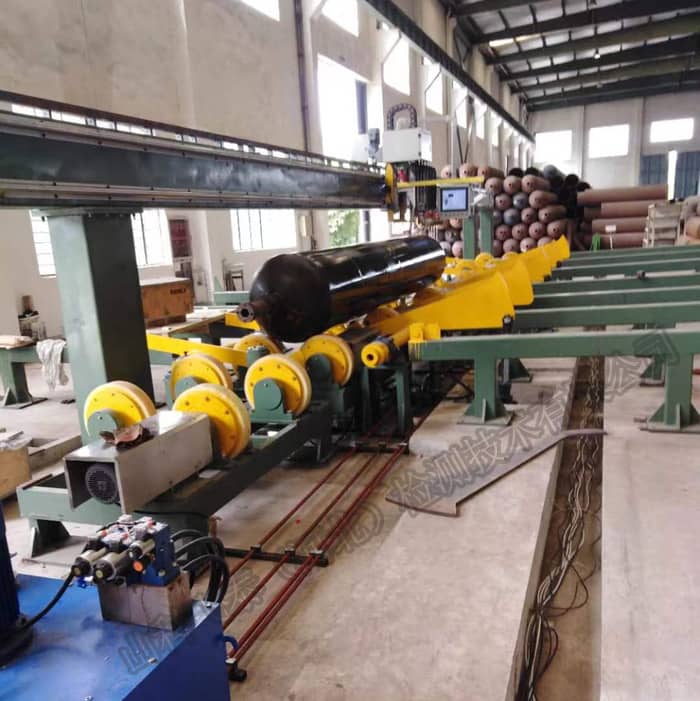

托管拖車氣瓶超聲探傷現場

托管拖車氣瓶探傷設備主要技術參數

1、探傷方法：超聲波自動探傷

2、探傷通道：超聲28通道（管體22通道 測厚6通道）

3、檢查缺陷：內外穿透?jìng)?、折疊、夾雜、裂縫、傷痕、裂紋、凹坑、分層和管壁測厚

4、探傷速度：0-1米

5、頻率：超聲0.5 MHz --15MHz；

6、誤報率：≤3%（走樣管25次）

7、漏檢率：0（走樣管25次）

8、信噪比：≥8db

9、檢出缺陷后處理：即時給出聲光報警信號

10、氣瓶超聲測厚和探傷工藝及驗收標準

（1）GB 18248-2008     氣瓶用無縫管

（2）GB/T 5777-2008    無縫管超聲波探傷檢驗方法

（3）GB/T 20490-2006   承壓設備無縫和焊接（埋弧焊除外）分層的超聲檢測

（4）JB/T 4730.-2005    承壓設備無損檢測

（5）ASMEV    無損檢測 相關規范

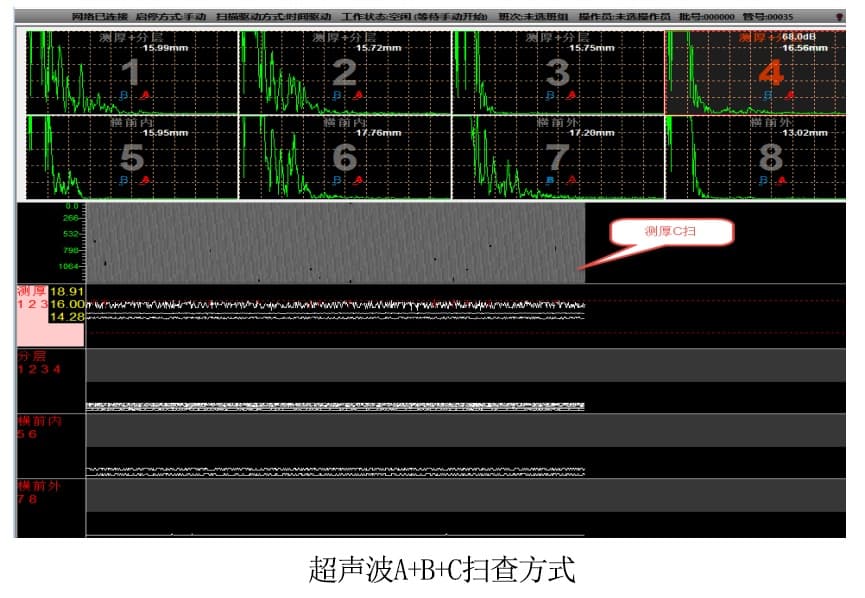

超聲波探傷儀器參數

● 檢測范圍：(0～1200)mm

● 重復頻率：(50～5000)Hz

● 工作頻率：(0.2～20)MHz

● 聲速范圍： (1000～15000)m/s

● 采樣深度：500 點/通道

● 動態范圍：≥32dB

● 垂直線性誤差：≤2.5%

● 水平線性誤差：≤0.1%

● 分 辨 力：>32dB(5P14)

● 靈敏度余量：>60dB(深 200mmФ2 平底孔)

● 電噪聲電平：≤20%

● 工件范圍：超聲最小直徑6mm，厚度最小2mm

檢測能力、產量詳細計算

按每天工作20h（儀器預熱、更換規格和吊裝鋁合金瓶減去1h），一年按280天計，探傷速度按1m/min（除去鋁合金瓶之間的時間間隔），設備作業率99%，設備檢測能力為：m/y=1×60×20×280×0.99==332640（米/年）。
